Metallin särmäys ja taivutus

Särmäämme 0,5–8 mm paksuisia levyjä. Puristimemme kattavat 1,2 metrin ja 25 tonnin koneesta 3,7 metrin ja 135 tonnin puristimeen, joten pitkätkin kappaleet taipuvat.

Metallin särmäys: särmätty ohutlevyosa särmäyspuristimen työkalujen edessä Etelä-Suomen Konepajalla
Levynpaksuus
0,5–8 mm
Puristimet
25–135 t
Taivutuspituus
Enintään 3,7 m

Miksi särmäys meiltä

  • 01

    Oikean kokoinen puristin joka työlle

    Lyhyet osat eivät varaa isoa konetta, ja pitkille kappaleille on 3,7 metrin puristin. Asetukset käyvät nopeasti myös silloin kun sarjassa on eri työkalutarpeita.

  • 02

    Levyaihiot leikataan samassa talossa

    Leikkaamme aihiot kuitulaserilla ennen särmäystä, joten mittapoikkeamia ei kerry toimittajien välissä.

  • 03

    Taivutus suunnitellaan ennen puristinta

    Taivutusjärjestys ja työkalut tarkistetaan ohjelmistossa etukäteen, jolloin yllätykset eivät tule vastaan vasta koneella.

Särmäyspalvelut:

  • Teräslevyn ja pellin särmäys 0,5–8 mm
  • Taivutus piirustuksen mukaan
  • Mankelointi, pyöreät ja kartiomaiset muodot
  • Kevyet teräsrakenteet ja rungot
  • Levyn leikkaus ja lävistys ennen särmäystä
  • Jatkokäsittely: hitsaus ja laitekokoonpano meillä, pintakäsittely kumppaniverkoston kautta

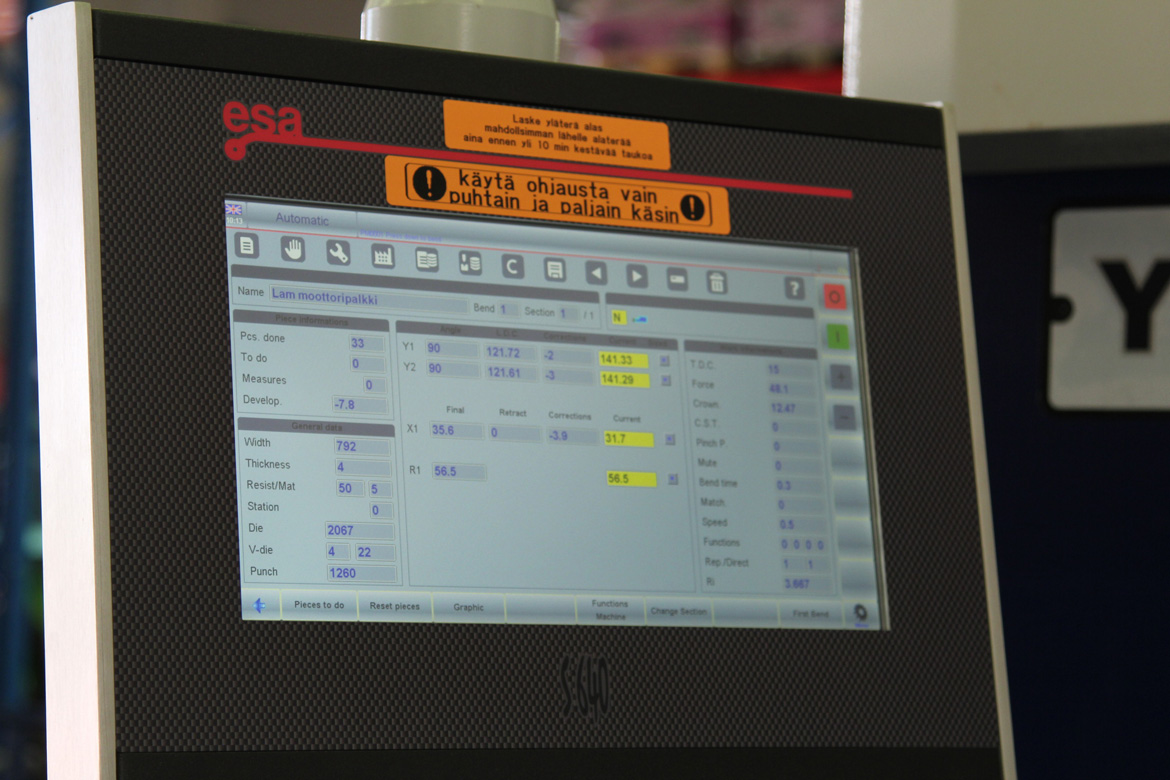

Särmäyspuristimen ohjausnäyttö ja taivutusohjelman arvot särmäyksen aikana

Särmäys, taivutus ja mankelointi

Särmäys

Särmäyspuristimemme kattavat 1,2 metrin ja 25 tonnin koneesta 3,7 metrin ja 135 tonnin puristimeen. Useampi eri kokoinen puristin tarkoittaa käytännössä sitä, että lyhyet osat eivät varaa isoa konetta ja asetukset käyvät nopeasti myös silloin kun sarjassa on eri työkalutarpeita.

Mankelointi

Mankeloimme levyt pyöreiksi ja kartiomaisiksi muodoiksi silloin kun rakenne vaatii taivutuksen sijaan jatkuvaa kaarta.

Materiaalit

Särmäämme terästä pinnoittamattomana ja pinnoitettuna, ruostumatonta ja haponkestävää terästä, alumiinia, kuparia ja messinkiä. Pinnoitetuilla levyillä otamme työkaluvalinnassa huomioon sen, ettei pinnoite vaurioidu taivutuksessa.

Särmäystekniikat ja taivutussäteet

Ilmasärmäys, pohjaan särmäys ja koinaus

Ilmasärmäyksessä levy ei kosketa vastimen pohjaa, jolloin kulmaa säädetään puristussyvyydellä ja samalla työkalulla saadaan useita kulmia. Pohjaan särmäyksessä levy painetaan vastimen muotoon, mikä parantaa toistotarkkuutta. Koinauksessa materiaali puristetaan kokoon, jolloin kulma on erittäin tarkka mutta tarvittava voima on suuri.

Taivutussäde ja valssaussuunta

Taivutuksen ulkopinta venyy ja sisäpinta tyssääntyy. Jos säde on liian pieni suhteessa levynpaksuuteen, ulkopinta voi haljeta. Myös valssaussuunnalla on merkitystä: valssaussuuntaa vastaan taivutettu levy kestää tavallisesti paremmin kuin suuntaisesti taivutettu.

Levityskuva ei ole sivujen summa

Taivutettu kappale tarvitsee aihion, jonka pituus ei ole sivumittojen summa. Materiaali venyy taivutuksessa, joten levityskuva lasketaan taivutusvaralla. Tämä on yksi yleisimmistä syistä siihen, miksi itse piirretty aihio ei täsmää valmiin kappaleen mittoihin.

Näin särmäys etenee

  1. 01

    Piirustukset

    Lähetä kuvat ja kerro materiaali, levynpaksuus ja kappalemäärä.

  2. 02

    Taivutusjärjestys

    Suunnittelemme taivutusjärjestyksen ja työkalut ohjelmistossa.

  3. 03

    Leikkaus

    Leikkaamme levyaihiot kuitulaserilla.

  4. 04

    Särmäys

    Taivutamme osat piirustuksen mukaan.

  5. 05

    Jatko tai toimitus

    Osa jatkaa hitsaukseen ja kokoonpanoon tai toimitetaan sinulle.

Usein kysytyt kysymykset

Kuinka paksua levyä särmäätte?

Särmäämme 0,5–8 mm paksuisia levyjä. Särmäyspuristimemme kattavat 1,2 metrin ja 25 tonnin koneesta 3,7 metrin ja 135 tonnin puristimeen.

Kuinka pitkiä kappaleita voitte särmätä?

Suurin särmäyspuristimemme on 3,7 metriä ja 135 tonnia, joten pitkätkin levyt taipuvat. Lyhyemmille osille käytämme pienempiä puristimia, mikä nopeuttaa asetuksia ja pitää hinnan kurissa.

Mitä materiaaleja särmäätte?

Teräslevyn särmäys onnistuu sekä pinnoittamattomana että pinnoitettuna. Lisäksi särmäämme ruostumatonta ja haponkestävää terästä, alumiinia, kuparia ja messinkiä. Pellin särmäys onnistuu myös maalatusta ja sinkitystä levystä.

Teettekö mankelointia?

Teemme. Mankeloimme levyt pyöreiksi ja kartiomaisiksi muodoiksi silloin kun rakenne vaatii jatkuvaa kaarta taivutuksen sijaan.

Särmäättekö yksittäiskappaleita?

Särmäämme. Yksittäinen proto ja toistuva sarja taipuvat samalla konekannalla, joten pieni erä ei ole este.

Teettekö särmäystä alihankintana?

Teemme. Voit ostaa pelkän särmäyksen alihankintana valmiista aihioista, tai antaa meidän leikata aihiot ensin, jolloin koko ketju tulee yhdeltä toimittajalta.

Miksi taivutuskulma ei pysy tarkalleen piirustuksen mukaisena?

Metalli palautuu taivutuksen jälkeen hieman takaisin. Ilmiötä kutsutaan takaisinjoustoksi, ja se otetaan huomioon taivuttamalla kulma hieman tavoitetta terävämmäksi. Takaisinjousto on suurempaa lujilla teräksillä ja alumiinilla kuin pehmeällä rakenneteräksellä.

Kuinka pieni taivutussäde levylle voidaan tehdä?

Liian pieni säde venyttää taivutuksen ulkopintaa niin paljon, että materiaali voi haljeta. Nyrkkisääntönä sisäsäde pidetään vähintään levynpaksuuden suuruisena, ja lujilla tai kovilla materiaaleilla sitä suurempana. Kerro tavoitesäde piirustuksessa, niin tarkistamme sen ennen työn aloitusta.

Mitä särmäys maksaa?

Särmäyksen hinta muodostuu levynpaksuudesta, taivutusten määrästä, materiaalista ja sarjakoosta. Lähetä piirustukset, niin saat maksuttoman kirjallisen tarjouksen.

Etsitkö särmäykselle
toteuttajaa?

Laita meille viestiä tai soita, niin laskemme sinulle tarjouksen.
